>當前位置：非晶磁環的全面解析
發布時間：2025-07-22 10:28:15在電子制造、智能電網、新能源和軌道交通等行業，高頻信號處理和電磁兼容性(EMC)日益重要。非晶磁環，以其獨特的結構和磁性能，逐漸成為工程師們的“心頭好”。那么，這種看似普通的鐵環，到底有什么不尋常?如何科學選用?本篇將從多個維度詳細介紹非晶磁環的原理、優勢、制備工藝、應用場景、選型要點、與其他材料對比，以及行業趨勢，為你解答一切疑惑。
一、非晶磁環的結構與成分
什么是非晶磁環?
非晶磁環是用非晶合金(俗稱“金屬玻璃”)帶材繞制或直接成型的環形磁芯。最常見的成分體系是鐵基、鈷基和鎳基非晶合金，其中鐵基合金如Fe-Si-B、Fe-Ni-Si-B最為主流。
“非晶”究竟意味著什么?
傳統金屬的原子排列呈有序晶格，而非晶態則無長程有序結構，呈現近乎玻璃狀的無序排列。這使得非晶材料在物理和磁性上擁有許多獨特的性能。
二、核心磁性能解析
高磁導率
非晶磁環的初始磁導率通常在10,000–100,000范圍，遠高于硅鋼和鐵氧體，能夠?qū)ξ⑷醮判盘?hào)實現高效感應和耦合。
低損耗、低渦流
非晶帶材厚度僅20–35微米，極大抑制了高頻下的渦流損耗，適合幾十千赫茲到幾百千赫茲甚至更高的工作頻率。
高飽和磁感應強度
非晶磁環的飽和磁感應強度可達1.2–1.6T，明顯高于傳統鐵氧體材料，允許更大能量密度設計。
低矯頑力
一般低于10A/m，磁滯損耗極低，有利于高效轉換和敏感檢測。
優良的溫度穩定性
磁性能在-40℃至120℃區間波動小，滿足工業與汽車環境的嚴苛要求。
三、制備工藝決定性能
超快冷卻法制帶
非晶合金熔體以每秒百萬攝氏度的冷卻速率在冷卻輥上凝固成帶材，保持無序原子結構。
繞制與退火
非晶帶材需環形緊密繞制，隨后進行保護氣氛下退火處理，解除內應力，提升磁性能。
環氧浸漬或外包覆
防止磁芯受潮、氧化，提高絕緣與機械強度。
四、典型應用場景
高頻變壓器
非晶磁環用于開關電源(SMPS)中的高頻主變壓器，兼顧小型化和高效率，常見于服務器、通信基站、新能源充電樁等。
共模電感
利用其高磁導和低損耗，非晶磁環在電源輸入濾波器、EMC濾波、逆變器抗干擾中表現突出。
脈沖電流檢測
高飽和磁感應強度保證信號無失真，適用于智能電表、工業控制等場合。
電力系統
大尺寸非晶磁環廣泛用于電流互感器、傳感器，助力智能電網精確測量和保護。
新能源汽車
車載充電機和DC-DC模塊中，高頻磁環實現了體積小、溫升低、效率高的目標。

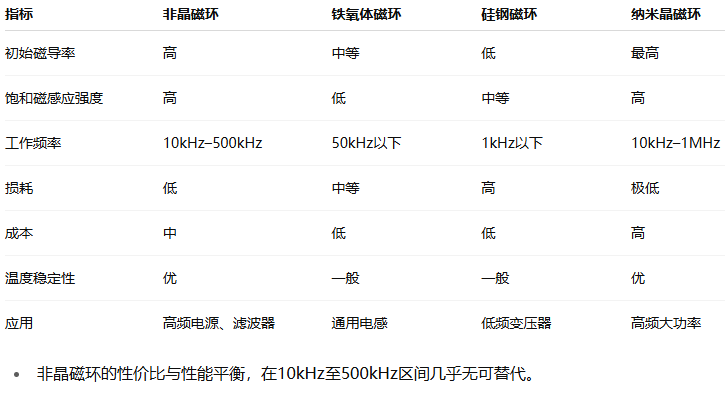

五、與其他磁性材料的對比
非晶磁環的性價比與性能平衡，在10kHz至500kHz區間幾乎無可替代。
七、使用與維護注意事項
頻率匹配
非晶磁環適用于10kHz–500kHz區間，高于500kHz建議考慮納米晶材料或鐵氧體。
飽和要求
若電路電流大、沖擊大，選擇高飽和磁感應強度型號，避免磁芯飽和失效。
尺寸與圈數
依據功率、阻抗和插損要求合理選擇磁環外徑、內徑和厚度，避免過小影響散熱，過大增加成本和體積。
溫升控制
按最大工作環境溫度預留裕量，選用浸漬或包覆型磁環，增強散熱和耐久性。
EMC與可靠性
重要工程應優先選用知名品牌和認證產品，確保一致性和抗干擾性能。
七、使用與維護注意事項
避免劇烈碰撞
非晶材料雖然硬度高，但較脆，運輸和裝配需防止沖擊與跌落。
防潮防腐
存放環境應干燥通風，外表損壞及時涂覆修補。
定期檢查
長期運行后如發現溫升異?；螂姎庑阅芟陆?，應及時更換。
與繞組絕緣
在磁環與線圈之間加絕緣墊層，防止帶材毛刺劃傷漆包線。
八、行業趨勢與發展前景
高性能納米晶磁環的補充
隨著納米晶合金技術進步，二者在高端市場形成互補，部分領域已開始融合。
超薄非晶帶材的研發
更薄的帶材將進一步降低損耗，提高高頻性能和材料利用率。
自動化批量制造
智能裝備提升一致性和良品率，推動非晶磁環進入更大規模市場。
綠色節能政策驅動
新能源、節能電力設備大量采用非晶磁環，助力“碳中和”目標達成。
九、結語
非晶磁環以其高磁導率、低損耗和優良的溫度穩定性，成為現代電源技術和電磁兼容領域不可或缺的關鍵材料。理解其結構、性能和選型原則，是提升電子設備效率、穩定性與可靠性的基礎。未來，隨著新材料和智能制造的進步，非晶磁環的應用將更加廣泛和深入。把握好材料本質，科學設計與選型，才能真正發揮非晶磁環的全部?jī)r(jià)值。
