你是否也在糾結：低頻下想要高靈敏、低損耗，用鐵氧體又不夠“穩”，用硅鋼又不夠“靈”?這正是坡莫合金磁芯出場的場景。

　　1. 坡莫合金磁芯到底是什么

　　坡莫合金(Permalloy)通常是以鎳為主的Ni-Fe系軟磁合金，經典配比約為Ni≈80%、Fe≈20%(也有添加Mo、Cu等微合金化的牌號)。其核心特征是極高的磁導率(μ)與極低的矯頑力(Hc)，在小磁場下就能被“輕松磁化”，非常適合微弱信號拾取與高靈敏磁路。

　　常見形態包括：帶材繞制的環形(卷繞)磁芯、C型/矩形疊片磁芯、定制屏蔽罩等。

　　關鍵物性特征(典型范圍，僅作工程參考)

　　初始磁導率 μi：10?～10? 級

　　最大磁導率 μmax：可達10?～10? 級

　　飽和磁感應強度 Bs：約 0.6～0.8 T(低于硅鋼與鐵粉芯，高于絕大多數鐵氧體)

　　矯頑力 Hc：通常僅幾 A/m 量級，磁滯回線窄

　　電阻率(比電阻)：約 40～60 μΩ·cm(高于純鐵，遠低于鐵氧體)

　　居里點及溫度穩定性：合金體系差異較大，通常居里溫度在數百攝氏度

　　2. 為什么它“強在低頻、準在微弱”

　　極高磁導率：在微弱磁場下就能獲得較大磁通，信號放大感強，非常適合電流互感器(CT)、磁傳感、磁屏蔽等對靈敏度要求高的場合。

　　低矯頑力、低磁滯損耗：磁滯回線窄，低頻激勵下?lián)p耗低，精度與穩定性更好。

　　可控的各向異性與應力敏感性：通過氫氣(或真空)退火、磁場退火等工藝，可顯著優化晶粒與磁疇結構，獲得低噪聲、低磁致伸縮的特性。

　　飽和磁感應強度中等：在需要較高B值的低頻精密變壓器/互感器中，比鐵氧體更抗“頂?shù)巾敗?不易過早飽和)，但與硅鋼相比仍要注意B峰值的控制。

　　需要正視的限制：

　　電阻率不如鐵氧體高，高頻(MHz級)渦流損耗明顯，不適合做高頻功率磁芯。

　　對機械應力與加工應力敏感，不當裝配會顯著降低磁導率;通常需要最終退火或溫和的機械固定方式。

　　對直流偏置(DC Bias)相對敏感，不適合作為儲能電感磁芯(需要能量存儲的電感更推薦鐵粉芯、間隙鐵氧體或金屬粉芯)。

　　3. 與常見磁芯材料的對比

　　vs. 鐵氧體：

　　優勢：低頻到中低頻下磁導率極高、磁滯損低、Bsat高于鐵氧體，小信號拾取、CT、屏蔽效果更強。

　　劣勢：電阻率遠低于鐵氧體，高頻下渦流損耗上升快;成本通常更高;工藝要求更苛刻。

　　vs. 硅鋼(電工鋼)：

　　優勢：μ更高、Hc更低，微弱信號靈敏度與線性度更好;磁屏蔽能力顯著強于硅鋼。

　　劣勢：Bsat低于硅鋼，在高磁通密度、功率類工況里不如硅鋼“抗頂”;原材與加工成本高。

　　vs. 鐵粉芯/金屬粉芯：

　　優勢：磁導率與靈敏度遙遙領先;適合高精度測量與屏蔽。

　　劣勢：不適合儲能(需要氣隙與高直流偏置容限的任務)，功率電感領域通常輪不到它。

　　4. 典型應用場景

　　精密電流互感器(CT)/零序互感器：要求高μ、低相位誤差、低勵磁電流，坡莫合金是“常駐主角”。

　　儀用/測量級變壓器、音頻變壓器：低失真、低噪聲，特別適合微弱信號與音頻前端。

　　磁屏蔽罩、磁導管：用于實驗室弱磁測量、醫療影像、音頻設備等，有效降低外界工頻與低頻磁擾動。

　　傳感器與磁路元件：如磁放大器、磁通門(Fluxgate)、霍爾前端磁路、磁記錄磁頭等。

　　電源啟動/浪涌檢測、漏電保護器件：利用其高靈敏拾取小電流與不平衡電流。

　　5. 結構與工藝要點

　　卷繞環形(帶材)磁芯：損耗小、漏磁低，適合CT/精密互感器;帶材厚度薄、絕緣涂層均勻，有助于降低渦流。

　　C型/疊片磁芯：便于裝配與繞組維護，但需控制接縫氣隙;對高μ材料，哪怕極小氣隙也會顯著拉低μ。

　　熱處理：氫氣或真空退火消除冷加工應力;磁場退火可定向磁疇，進一步提升μ、降低損耗與噪聲。

　　表面與絕緣：疊片需絕緣涂層;卷繞芯常做環氧封裝或浸漬，既防潮又穩固，但要避免過度機械應力。

　　裝配：固定與壓緊力要“恰到好處”，過緊會掉μ、起噪聲;測量前最好進行“去磁/退磁”。

　　6. 關鍵參數讀懂與測試關注

　　μi / μmax：初始與最大磁導率;μi影響小信號響應，μmax代表極限能力。

　　Bs(飽和磁感應)、Br(剩磁)、Hc(矯頑力)：關系到是否易飽和、回線是否窄。

　　AL值：每匝平方的電感常數，常用單位 nH/turn2。

　　Pcv(單位質量損耗)：在指定頻率、磁通密度下的損耗;同頻同B下，越低越好。

　　溫漂與磁致伸縮：決定穩定性與噪聲;低磁致伸縮意味著嗡鳴更小。

　　7. 選型與計算——一步到位的工程抓手

　　7.1 頻率與波形

　　工頻至數十/數百kHz的低頻與中低頻信號處理是坡莫合金的長項;

　　高頻功率變換(>幾百kHz，尤其MHz級)優先考慮鐵氧體或粉芯。

　　7.2 磁通密度邊界

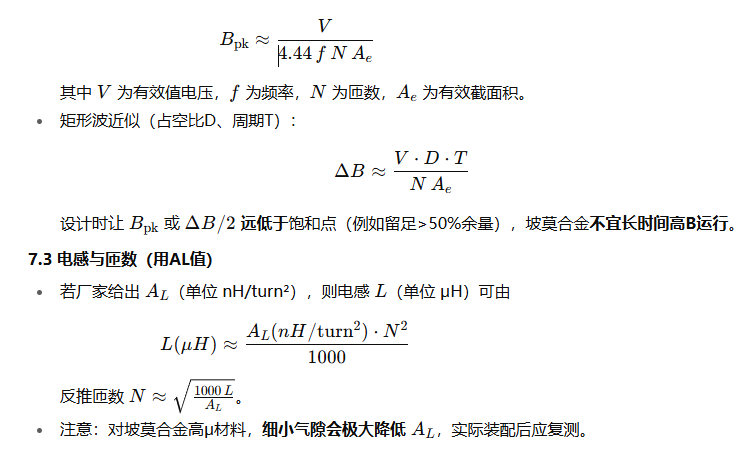

　　正弦波近似：

　　7.4 電流互感器(CT)要點

　　勵磁電流與相位誤差：取決于磁芯μ與損耗;坡莫合金能顯著降低測量誤差。

　　拐點電壓(Knee-Point)：與磁芯體積、μ、次級負載有關;確保在最大被測電流與故障電流下仍不過早進非線性。

　　去磁與屏蔽：剩磁會帶來零點漂移;對微小電流測量，增加μ金屬屏蔽罩可明顯抑制外界干擾。

　　7.5 溫度與機械因素

　　選型時關注溫度系數與工作溫區;

　　結構件避免剛性過緊、局部卡點，應力會“吃掉”磁導率。

　　8. 實戰細節與避坑清單

　　先安后測：高μ材料對應力敏感，裝好再測AL與L，必要時做去磁。

　　繞組排布：微弱信號側盡量緊湊、減少環路面積，降低耦合雜散與外界磁擾。

　　屏蔽策略：工頻/低頻干擾強的現場，配套坡莫合金屏蔽罩或?qū)Т磐玻杀短嵘旁氡取?/p>

　　避免直流偏置：若必須疊加直流，慎選工作點;需要儲能功能就別用坡莫合金。

　　熱處理溯源：重要器件向供應商索取最終退火工藝與檢驗報告;批間差異要小。

　　B值余量：寧可多一點磁芯截面積與體積，也不要把工作B逼到飽和邊上。

　　9. 質量與可靠性評估

　　一致性：看μ、Hc、AL的批量統計分布與CPK;

　　損耗曲線：要求給出不同頻率/不同B下的Pcv與相位信息;

　　環境適應：溫濕、鹽霧、振動后再測參數漂移;

　　長期穩定：關鍵應用要驗證老化后μ與損耗是否穩定;

　　工藝可追溯：含材質牌號、帶材厚度、絕緣層、退火曲線記錄。

　　10. 供應與成本側建議

　　選有退火與磁性能檢測一體化能力的供應商，少走返工彎路;

　　訂制AL窗口：根據目標L與匝數空間，溝通A_L公差與目標工作點;

　　量產階段建立來料抽檢+裝配后復測的雙閉環;

　　對于屏蔽件，關注成形后再退火的可行性與成本配比。

　　11. 面向未來的升級方向

　　成分與熱處理協同優化：進一步降低Hc、磁致伸縮與損耗;

　　更薄帶材與更優絕緣涂層：降低渦流，擴大可用頻段;

　　模塊化磁屏蔽方案：適配新能源電驅、精密測量與醫療場景的定制化需求。

　　當你的應用位于工頻到中低頻、對線性度/靈敏度/低噪聲有苛刻要求時，坡莫合金磁芯幾乎是“閉著眼都想起它”的優選。把好三道關：工況頻段與B值邊界、裝配應力與退火品質、屏蔽設計與去磁流程，你就能穩定地把這類高μ材料的優勢發揮到位，收獲一套既“靈”又“穩”的磁路方案。
