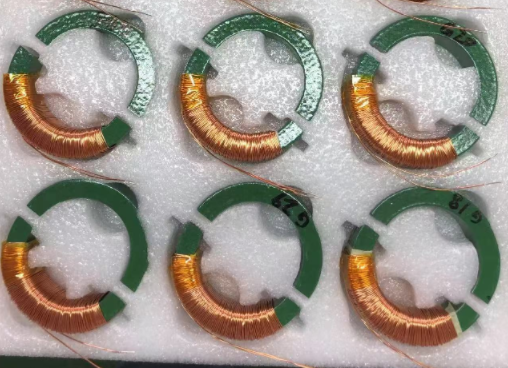

一、納米晶磁芯到底是什么?

　　在電源、變壓器、電感選型時，你是否被“納米晶磁芯”“鐵氧體磁芯”“硅鋼片”等名詞繞暈過：

　　納米晶磁芯和普通鐵氧體有什么區別?

　　它為什么被大量用在PFC電感、共模電感、互感器、光伏、充電樁等設備里?

　　選型時應該看哪些參數，才能把設備性能和成本平衡好?

　　要回答這些問題，先從納米晶磁芯的“材料”和“結構”說起。

　　二、材料基礎：納米晶合金與傳統磁性材料的差異

　　1. 納米晶合金的概念

　　納米晶磁芯一般由鐵基納米晶軟磁合金制成，這類合金通過快速急冷和后續退火處理，使金屬在內部形成尺寸約為10～100nm級別的晶粒結構。和傳統晶粒尺寸為微米級的硅鋼相比，它的晶粒更細，磁疇結構更易被磁化和翻轉，從而表現出“軟磁”特性更突出。

　　2. 與常見磁性材料的對比

　　對比硅鋼片：硅鋼磁導率中等、損耗較高，更適合工頻(50/60Hz)大型變壓器;納米晶磁芯磁導率高得多、損耗更低，能兼顧工頻和中高頻應用。

　　對比鐵氧體磁芯：鐵氧體在高頻下?lián)p耗小，但飽和磁感應強度較低;納米晶磁芯具有更高的飽和磁感應強度，在承受較大電流、直流偏置時更有優勢。

　　對比坡莫合金等鎳基合金：坡莫合金磁導率很高，適合精密測量，但成本較高;納米晶材料綜合了較高磁導率、較低損耗和相對可控的成本，在電力電子中更易推廣。

　　三、納米晶磁芯的核心性能指標

　　1. 高磁導率(μ)

　　納米晶磁芯的初始磁導率通常遠高于硅鋼和大多數鐵氧體，意味著在較小激磁電流下就能建立較高磁通，幫助減小匝數、降低銅損，從而提升電源效率、減小體積。

　　2. 低損耗與高效率

　　在工頻到幾十千赫茲的頻段內，納米晶材料的鐵損較低，既適合工頻互感器，也適合部分中頻、高頻電源場景。損耗低的直接收益就是溫升更可控、效率更高、器件壽命更長。

　　3. 較高的飽和磁感應強度

　　納米晶磁芯的飽和磁感應強度通常高于鐵氧體，在同等體積下可以承受更大的磁通密度，面對大電流、沖擊電流或直流偏置工況時，不容易過早飽和，有利于縮小磁芯尺寸。

　　4. 良好的直流偏置特性

　　對于PFC電感、儲能電感等帶直流分量的場合，如果磁芯在直流偏置下磁導率下降過快，就會出現電感量大幅下滑。納米晶磁芯在這方面表現優于很多傳統軟磁材料，可以更穩定地維持電感量。

　　5. 溫度穩定性與可靠性

　　在較寬溫度范圍內，納米晶磁芯的磁性能變化相對平穩，適合戶外電力設備、光伏逆變器、新能源充電樁等對環境適應性要求較高的場景。

　　四、制造工藝簡要：一條帶材到一個磁芯

　　熔煉與急冷：將鐵、硅、硼等元素按配比熔煉后，通過快速冷卻工藝(熔體急冷)制成薄帶狀合金帶材。

　　卷繞成型：將合金帶材按要求的尺寸、內外徑卷繞成環形磁芯毛坯。

　　退火處理：在受控氣氛、溫度和時間下退火，使材料內部形成穩定的納米晶結構，磁性能在這個階段被“定型”。

　　切割與浸漆：根據應用需要，可進行切割、打磨，并通過浸漆或樹脂灌封提高機械強度和絕緣性能。

　　成品封裝：在外部加上塑料殼或環氧封裝，便于繞線和安裝，同時提高防潮、防塵能力。

　　五、典型應用場景：納米晶磁芯在哪里發揮作用

　　1. 共模電感與EMC濾波

　　在開關電源、變頻器、光伏逆變器等設備中，納米晶共模電感用于抑制共模干擾，利用其高磁導率和寬頻帶損耗特性，在較小體積內實現較高的阻抗，從而提升EMC性能。

　　2. PFC電感與儲能電感

　　主動PFC電路、LLC電源、逆變焊機、服務器電源等場景中，納米晶磁芯用于做PFC電感或儲能電感，可以在較高電流下維持較大的電感量，減少繞組匝數，同時控制溫升。

　　3. 電流互感器與精密測量

　　在電力系統、計量保護裝置中，納米晶磁芯互感器利用其高磁導率和低損耗，實現高精度電流測量，尤其適合對線性度、相位要求較高的測量回路。

　　4. 光伏與風電系統

　　光伏逆變器、風電變流器中大量存在EMC濾波器、電感、電流互感器等元件。納米晶磁芯能在高溫、變載環境下提供穩定性能，幫助設備滿足并網標準和效率要求。

　　5. 新能源汽車與充電樁

　　車載充電機(OBC)、DC/DC轉換器、直流充電樁等設備中，納米晶磁芯用于共模電感、儲能電感及電流檢測，兼顧功率密度、效率和電磁兼容。

　　六、納米晶磁芯選型時需要關注哪些要點?

　　工作頻率范圍

　　不同牌號的納米晶材料在不同頻率段損耗曲線不同。需要結合設備開關頻率和諧波分布，選擇在目標頻段內損耗較低的材料。

　　磁通密度與電感量

　　根據最大工作電流、允許磁通密度和目標電感量，計算所需的匝數和磁芯截面積。合理的設計可以在體積、銅損、鐵損之間找到平衡。

　　溫升與損耗限制

　　在高功率密度設計中，磁芯損耗往往成為溫升的主要來源之一。需要結合廠家的損耗曲線和實際散熱條件，對溫升進行估算，避免長期超溫運行。

　　直流偏置下的性能

　　對于帶直流分量的電感，建議重點關注磁芯在不同直流偏置下的有效磁導率變化曲線，以確保電感量在工作區間內不會大幅衰減。

　　尺寸與結構形式

　　根據安裝空間和繞線方式選擇環形、C型、E型等結構。同時需要考慮繞線工藝、爬電距離、安全間隙等電氣安全要求。

　　成本與供應能力

　　納米晶磁芯的價格通常高于普通鐵氧體，但在高功率密度、嚴格EMC要求的場景下，往往能通過減小體積、提高效率來抵消部分成本。還需評估供應商的交期、批次穩定性以及技術支持能力。

　　七、使用與設計中的注意事項

　　避免過度飽和

　　在設計時需預留一定的磁通裕量，避免浪涌、電網異?；蜇?fù)載突變導致磁芯進入飽和區，影響電路正常工作，甚至引起器件損壞。

　　合理散熱

　　盡管納米晶損耗較低，但在高功率設備中，磁芯仍可能產生顯著熱量。應配合風冷、導熱膠、金屬底板等措施，將熱量及時導出。

　　電磁兼容整體考慮

　　共模電感、差模電感、屏蔽結構、接地方式需要進行整體規劃，單純依賴提升磁芯性能無法完全解決EMI問題。

　　與供應商溝通參數細節

　　在樣機階段，建議與磁芯廠商溝通具體應用條件，如頻率、波形、最大電流、溫度環境等，獲取更貼近實際工況的參數建議，而不是只根據統一樣本中的標稱值選型。

　　從材料結構看，納米晶磁芯依托納米級晶粒帶來高磁導率、低損耗和高飽和磁感應強度;

　　從應用角度看，它在共模電感、PFC電感、互感器、光伏逆變器、充電樁等設備中扮演關鍵角色;

　　從工程實踐看，合理選型和熱、磁、EMC一體化設計，才能真正發揮出納米晶磁芯的優勢。

　　在進行電源或電力電子項目設計、產品推廣和技術溝通時，把握這些要點，就能更清晰地向用戶說明“為什么要用納米晶磁芯”、“用在什么地方合適”、“如何選得更合理”，讓這個專業名詞真正轉化為產品性能和競爭力的提升。
