在電源設計、濾波抑制、儲能轉換和高頻電子設備不斷升級的今天，電感器件早已不是一個簡單的配套元件。很多工程人員在選型時會發現，同樣是電感，不同磁芯材料、不同結構形式、不同頻段特性，最終帶來的電氣表現可能相差很大。尤其是在開關電源、新能源設備、工業控制、電磁兼容和通信電路等場景中，電感器件能否穩定工作，往往直接影響整機效率、溫升、噪聲和長期可靠性。

　　而在眾多磁性器件中，納米晶磁環電感近幾年受到越來越多關注。原因并不復雜：它兼顧了較高的磁導率、較好的高頻性能、較低的損耗和較強的溫度穩定性，在不少對效率、體積、抗干擾和一致性有要求的場合，都表現出較強的適配能力。對于很多企業采購、工程研發或設備制造方來說，弄清楚納米晶磁環電感是什么、有哪些特點、適合用在哪里、選型時該看哪些參數，已經成為十分實際的問題。

　　所謂納米晶材料，通常是指通過快速凝固工藝制成非晶合金薄帶，再經過適當熱處理后形成納米級晶粒結構的一類軟磁材料。它兼有非晶材料和晶體材料的一些優點，既保留了較高的軟磁性能，又在磁導率、損耗控制和頻率適應性方面表現突出。由于晶粒尺度很小，通常在納米級范圍，因此被稱為納米晶材料。

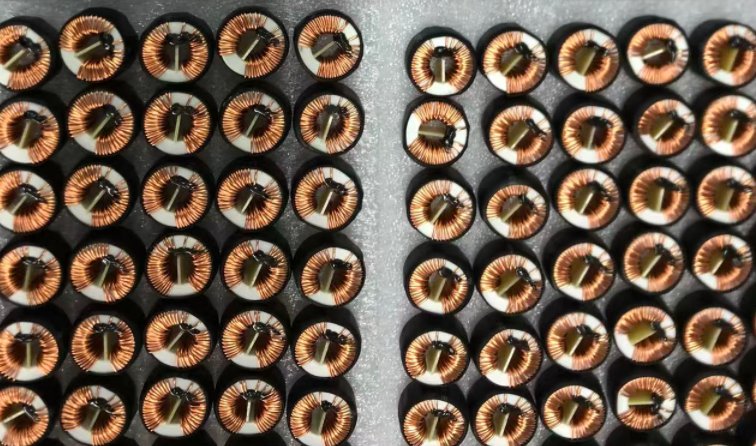

　　而磁環電感，顧名思義，是以環形磁芯作為核心結構的電感器件。磁環本身磁路閉合，漏磁相對較小，結構緊湊，適合用于共模電感、差模電感、濾波電感、儲能電感等多類場景。將納米晶磁芯制作成磁環，再繞制線圈，就形成了納米晶磁環電感。

　　從本質上講，納米晶磁環電感是一種以納米晶軟磁材料為核心磁芯，利用環形結構實現較高磁性能與較好電路適配能力的磁性元件。它既有材料上的優勢，也有結構上的優勢，因此在很多高要求設備中逐步替代部分傳統鐵氧體、硅鋼片或其他磁粉芯器件。

　　二、納米晶磁環電感為什么越來越受重視

　　過去在不少傳統電路中，普通鐵氧體電感已經可以滿足基本使用需求，因此很多人會認為沒有必要使用更高等級的磁性材料。但隨著設備向高頻化、小型化、高效率和低損耗方向發展，傳統方案在不少細節上逐漸顯出局限。

　　例如，在高頻環境下，某些材料的損耗會快速上升;在溫度變化較大的工況中，磁導率穩定性不足;在需要較強抑制電磁干擾的系統里，普通磁芯的濾波表現又不夠理想。再加上新能源、充電設備、光伏逆變器、車載電子、工業電源、通信模塊等領域?qū)ζ骷囊恢滦院涂煽啃砸笤絹碓礁撸@就推動了納米晶磁環電感的應用增長。

　　納米晶磁環電感之所以受到重視，并不是因為它“新”，而是因為它能解決更復雜的工程問題。對研發人員來說，它意味著更寬的設計余量;對設備廠商來說，它意味著更高的整機通過率和更穩定的終端表現;對采購端來說，它意味著在綜合性能和長期運行成本之間找到更優平衡。

　　三、納米晶材料的核心特性體現在哪里

　　一種電感器件好不好，表面看是產品性能，底層看其實是材料能力。納米晶磁環電感之所以能在很多場景中表現突出，首先來自納米晶軟磁材料本身的特性。

　　1. 高磁導率帶來更好的感值基礎

　　納米晶材料通常具有較高的初始磁導率，這意味著在相同體積或相同繞組條件下，更容易獲得較高的電感量。對于需要高共模阻抗或高濾波效率的電路來說，這是非常關鍵的基礎條件。磁導率越高，器件在低匝數下就越容易實現目標參數，也有利于器件體積優化。

　　2. 低損耗特性更適合高頻場景

　　隨著工作頻率提升，磁芯損耗往往成為電感發熱和效率下降的重要來源。納米晶材料在一定頻段內具有較低的磁芯損耗，這使其在高頻電源、逆變模塊、濾波線路和電磁兼容設計中更具優勢。對于追求高效率和低溫升的系統來說，這一點非常重要。

　　3. 飽和磁感應強度較高

　　相較于部分傳統軟磁材料，納米晶材料具備較高的飽和磁感應強度。簡單來說，就是在較高電流或較強磁場下，磁芯仍能保持較好的工作能力，不容易過早進入飽和狀態。對于承受脈沖電流、浪涌電流或高負載工況的應用，飽和能力越強，設計安全邊界越大。

　　4. 溫度穩定性更好

　　在工業設備、電源模塊、車載裝置和戶外運行設備中，器件溫度變化是很常見的情況。如果磁性材料在溫升后性能漂移大，就可能導致電感量變化、濾波效果下降甚至電路異常。納米晶材料通常具有較好的溫度穩定性，在一定范圍內能維持較平穩的磁性能表現。

　　5. 頻帶特性更適合復雜干擾抑制

　　很多納米晶磁環電感被用于共模濾波，就是因為納米晶材料對寬頻段干擾有較好的抑制能力。尤其是在變頻器、開關電源、光伏系統和通信設備中，高頻噪聲種類復雜，普通材料有時只能對局部頻段有效，而納米晶材料更容易兼顧寬頻干擾控制需求。

　　四、納米晶磁環電感與普通電感相比有哪些明顯差異

　　很多采購或設備使用者在比較產品時，往往會把“能不能用”作為第一標準，但真正決定設備表現的，通常不是能不能用，而是“用上去之后表現如何”。

　　1. 濾波效率不同

　　在共模噪聲抑制、電源輸入濾波、變頻干擾控制等方面，納米晶磁環電感通常能提供更高的阻抗和更強的抑制效果。對于EMI要求較嚴格的產品來說，這種差異非常明顯。

　　2. 體積與性能平衡不同

　　有些傳統材料要達到目標電感量，往往需要更大的磁芯體積或者更多的繞組匝數。而納米晶磁芯因為磁導率較高，常?？梢栽谙鄬o湊的尺寸內實現較好的參數表現，這對于空間有限的設備尤為有利。

　　3. 溫升與損耗表現不同

　　在持續運行條件下，器件溫升會直接影響壽命和可靠性。納米晶磁環電感在適合的設計條件下往往損耗更低，發熱更可控，有利于系統長期穩定運行。

　　4. 高頻性能不同

　　如果設備工作頻率較高，或者干擾頻段范圍較寬，那么傳統電感方案可能會在高頻段衰減明顯，濾波效果不夠穩定。納米晶磁環電感在較寬頻率范圍內通常具有更好的適應能力。

　　5. 成本結構不同

　　從單件價格來看，納米晶磁環電感往往高于普通低端電感。但如果從整機EMI整改成本、維護成本、效率提升和通過認證的成功率來看，它在很多項目里又具備更高的綜合性價比。尤其是高要求設備，前端器件選型合理，往往能省掉后端大量試錯和返工成本。

　　五、納米晶磁環電感常見應用場景有哪些

　　理解一類元件最直接的方法，就是看它用在什么地方。納米晶磁環電感并不是局限于某一個行業，而是在多個細分領域中都有實際用途。

　　1. 開關電源與電源模塊

　　在開關電源系統中，電感器件承擔濾波、儲能、抑制紋波和改善輸出穩定性等任務。納米晶磁環電感在輸入輸出濾波、電磁兼容改善方面表現較好，特別適用于對效率和噪聲都有要求的電源設備。

　　2. 光伏逆變器和儲能系統

　　新能源設備運行環境復雜，功率等級高，電磁干擾問題也比較突出。納米晶磁環電感常被用于逆變部分、輸入濾波部分以及共模抑制結構中，以提高系統穩定性并改善EMI表現。

　　3. 充電樁與車載電子

　　充電設備和車載系統通常既要承受較大電流，又要面對較嚴格的電磁兼容要求。納米晶磁環電感能夠在體積、損耗和抗干擾之間提供較好的平衡，因此在這些領域有較高應用價值。

　　4. 工業自動化與變頻設備

　　工業現場的電磁環境復雜，變頻器、伺服系統、控制柜和自動化電源模塊容易產生或受到高頻干擾。使用納米晶磁環電感，有助于抑制共模噪聲，提高設備抗干擾能力和整體運行穩定性。

　　5. 通信設備與網絡電源

　　通信設備往往對穩定性和連續工作能力要求很高，且對高頻噪聲十分敏感。納米晶磁環電感在通信電源、濾波模塊、接口抗干擾設計中都具有較強適用性。

　　6. 家電與消費電子中的高端電源部分

　　在一些對電磁兼容和靜音效果要求較高的中高端家電中，納米晶磁環電感也逐步被采用，例如某些高性能電源板、智能控制模塊和變頻控制單元。

　　六、納米晶磁環電感的關鍵參數應該怎么看

　　1. 電感量

　　電感量是最基礎的指標，決定器件在目標電路中的基本作用。但要注意，標稱電感量只是靜態或特定測試條件下的數值，在實際工況中還會受到頻率、電流、溫度等因素影響。因此不能只看標稱值，還要看實際應用條件下是否穩定。

　　2. 額定電流與飽和電流

　　額定電流關系到器件長期工作能力，飽和電流則關系到極限工況承受能力。如果工作電流接近磁芯飽和區，電感量可能明顯下降，進而影響濾波和控制效果。對于脈沖場景或大電流環境，這兩個參數尤其重要。

　　3. 磁導率

　　不同納米晶材料或不同熱處理工藝下，磁導率會有所差異。磁導率越高，通常越適合做高阻抗共模抑制，但也要結合具體頻率范圍和電流條件來判斷，并不是越高越絕對合適。

　　4. 頻率特性

　　選用納米晶磁環電感時，一定要結合設備實際工作頻段和干擾頻段。只有頻率特性與目標應用相匹配，器件優勢才能真正體現出來。

　　5. 直流電阻

　　繞組導線的直流電阻會影響導通損耗和發熱。對于大電流場景，直流電阻越大，損耗越明顯，因此要兼顧線徑、繞組方式和散熱條件。

　　6. 溫升特性

　　在持續運行環境中，器件溫升不能只靠經驗判斷，最好參考具體測試數據。溫升過高不僅影響本體壽命，也會影響周邊元件表現。

　　7. 尺寸與安裝方式

　　不同設備內部結構差異較大，有的要求臥式安裝，有的要求立式布局，有的需要灌封，有的需要螺絲固定。選型時不能只看參數，還要考慮空間匹配和裝配便利性。

　　七、采購納米晶磁環電感時為什么不能只問價格

　　在實際商業溝通中，很多客戶一開始最關心的就是單價，這很正常。但對于納米晶磁環電感這種帶有較強技術屬性的產品來說，只盯著價格往往容易出現偏差。

　　首先，不同廠家在材料純度、帶材工藝、退火處理、繞線工藝、絕緣防護和一致性控制方面存在明顯差異。表面上看都是“納米晶磁環電感”，但實際性能可能并不在一個層級。

　　其次，不同項目對器件要求并不一樣。有的項目更看重高頻抑制能力，有的更看重大電流承載，有的關注溫升，有的關注認證和壽命。如果脫離應用環境只比較報價，結果常常是前期節省了一點成本，后期卻在測試不過、設備發熱、干擾超標或返工整改上付出更高代價。

　　再次，納米晶磁環電感很多時候是“系統成本型器件”，它的價值不只體現在元件本身，還體現在能不能幫助整機更順利通過EMI測試、能不能減輕其他補償器件的壓力、能不能減少后端維修和售后。真正成熟的采購邏輯，往往不是選最便宜的，而是選最適合當前項目的。

　　八、納米晶磁環電感在設計和使用過程中需要注意什么

　　1. 繞組方式會影響實際表現

　　相同磁芯、相同感值目標，不同繞線方式可能帶來不同的寄生參數和高頻響應。因此在樣機階段，應盡量結合應用場景進行驗證，而不是只參考理論值。

　　2. 安裝環境不能忽視散熱

　　雖然納米晶磁環電感本身損耗較低，但在高功率設備或高密度布局中，周邊熱源疊加仍可能導致溫度升高。合理留出散熱空間，避免靠近強熱器件，是很實際的要求。

　　3. 機械保護與絕緣處理要到位

　　磁環器件在運輸、裝配和運行過程中可能承受振動或外力沖擊，絕緣層和封裝處理如果不到位，可能影響長期可靠性。特別是在工業設備和車載應用中，更要重視防護能力。

　　4. 不能脫離EMI測試結果來判斷優劣

　　理論參數很重要，但最終是否適合，還要看整機測試結果。很多時候兩款參數接近的納米晶磁環電感，在實際系統里的表現并不完全相同。因此，工程選型要結合實測，不宜只看數據表。

　　5. 批次一致性要提前確認

　　對于批量生產項目，一致性遠比單個樣品表現更重要。前期樣品效果不錯，并不代表量產一定穩定，因此供應商的批次控制能力、工藝穩定性和檢測流程都需要提前評估。

　　九、納米晶磁環電感未來的發展方向是什么

　　一方面，新能源、電動化、智能制造、工業數字化和高端電源設備持續擴張，對高性能磁性器件的需求會越來越多。尤其是在高頻、高功率密度和高EMC要求場景中，納米晶材料的應用空間還在繼續擴大。

　　另一方面，設備制造商對小型化、輕量化和高可靠性的要求越來越高，這會進一步推動磁性器件向更高磁導、更低損耗、更強一致性方向發展。納米晶磁環電感正好符合這一趨勢。

　　此外，隨著工藝不斷成熟，納米晶材料的成本結構也會逐步優化。未來市場競爭的重點，可能不只是“有沒有納米晶產品”，而是“誰能把納米晶磁環電感做得更穩定、更精確、更適合具體行業場景”。

　　十、如何判斷一家納米晶磁環電感供應商是否可靠

　　對客戶而言，選產品也要選供應能力。一個可靠的供應商，不只是能提供樣品，更要能夠穩定交付、持續配合，并具備一定的技術響應能力。

　　可以從以下幾個方面進行判斷：

　　首先，看其是否具備較成熟的材料和工藝基礎。如果只是簡單組裝，而缺乏磁芯處理和參數控制能力，產品穩定性往往難以保證。

　　其次，看是否能根據應用場景提供針對性建議。真正有經驗的供應商，不會只發一個報價單，而是會結合頻率、電流、安裝空間、測試目標和認證要求給出更實際的建議。

　　再次，看樣品與批量的一致性管理。對于工業客戶來說，批量穩定遠比單次樣品表現更重要。供應商是否有完善的檢測流程、是否能做來料控制和出廠測試，都會影響后期合作質量。

　　最后，看售后支持能力。納米晶磁環電感屬于技術性較強的產品，項目推進過程中難免會遇到選型調整、參數驗證或測試優化問題，響應速度和配合深度會直接影響項目進展。

　　十一、納米晶磁環電感不是“高端替代品”，而是很多場景下更合適的選擇

　　市場上有一種常見誤解，認為納米晶磁環電感只是“更貴一點的升級版”。這種理解其實過于簡單。對于某些低要求、低頻、低成本場景，普通電感確實足夠用;但對于高頻、高效率、強抗干擾和高可靠性場景來說，納米晶磁環電感并不是可有可無的升級件，而是更符合應用目標的選擇。

　　它的價值，不在于概念，而在于結果。能不能降低干擾、能不能減少發熱、能不能提高效率、能不能幫助設備更順利通過測試、能不能在復雜環境下長期穩定運行，這些才是客戶真正關心的事。而從實際應用反饋來看，納米晶磁環電感在很多關鍵場景中，確實展現出較高的綜合優勢。
