納米晶磁環電感到底是什么?很多人第一次看到這個詞，都會覺得它既專業又拗口。其實拆開來看并不難理解：它是一種以納米晶軟磁材料為磁芯、通常做成磁環結構的電感器件。別看名字復雜，它在新能源電源、工業設備、通信電源、汽車電子、光伏逆變器、充電樁等領域都很常見。之所以越來越受關注，關鍵就在于它兼顧了高磁導率、低損耗、體積緊湊和抗干擾能力強等特點，能夠滿足現代電子設備對高效率、小型化和穩定性的要求。

　　在很多電路系統里，電感并不是一個可有可無的配角。它承擔著儲能、濾波、抑制電流波動、降低電磁干擾等任務。尤其在高頻、高功率密度的發展趨勢下，傳統磁性材料有時會暴露出損耗偏大、溫升較高、頻率適應性一般等問題，而納米晶磁環電感正是在這樣的背景下逐漸走入更多工程應用場景。

　　納米晶磁環電感的基本概念

　　要理解納米晶磁環電感，先要知道“納米晶材料”是什么。納米晶軟磁材料通常是通過快速凝固工藝制成薄帶，再經過熱處理形成極細小的晶粒結構。由于晶粒尺寸非常小，材料在磁性能上表現得更均衡，也更適合在一定頻率范圍內發揮優勢。

　　所謂“磁環”，就是把磁芯做成環形結構。環形磁芯的一個突出優點，是磁路閉合完整，漏磁相對較少，磁場分布更集中，這樣既有助于提升電感性能，也能減少對周邊電路的干擾。再配合繞組設計后，就形成了納米晶磁環電感。

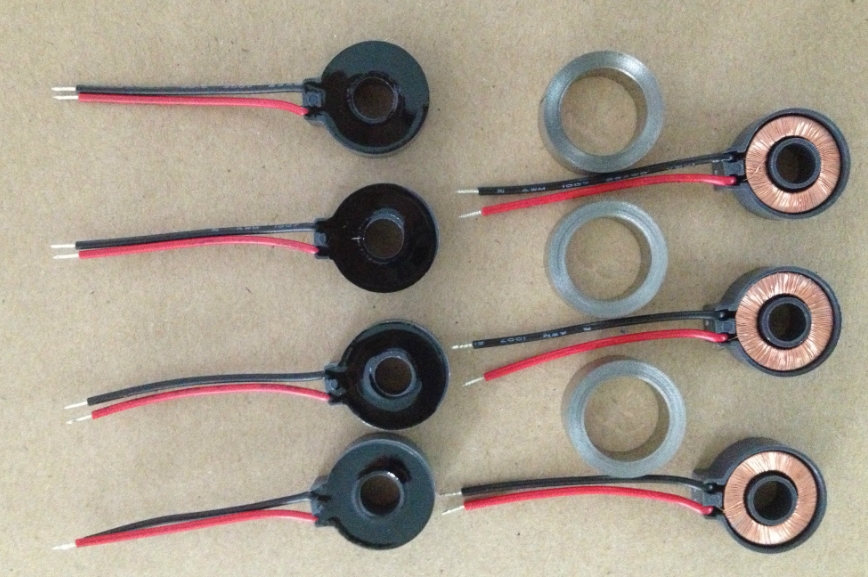

　　從結構上看，它通常由納米晶磁環磁芯、絕緣層、繞組和封裝部分組成。不同廠家會根據使用環境和電氣參數，對線徑、匝數、絕緣方式以及安裝形式做不同調整，所以在市場上可以看到多種規格型號。

　　它的工作原理并不神秘

　　電感的本質，是利用電流變化時產生磁場，并借助磁場儲存能量。當電流發生變化，電感會對這種變化產生一定阻礙，這種特性正是電源濾波、穩流、抑制尖峰的重要基礎。

　　納米晶磁環電感之所以表現突出，與磁芯材料密切相關。納米晶材料通常具備較高的磁導率，這意味著在相同條件下，它更容易建立磁通，能在較小體積下實現較好的電感值。同時，它在一定頻率范圍內鐵損較低，這對提升整機效率、降低溫升有很大幫助。

　　再加上磁環結構本身漏磁小，電感在高頻電路和復雜電磁環境中往往更穩定。對于需要長時間運行、對效率敏感或者對電磁兼容要求較高的設備來說，這一點非常關鍵。

　　納米晶磁環電感有哪些明顯優勢

　　市場上磁性元件并不少見，為什么納米晶磁環電感會越來越受歡迎?原因主要體現在以下幾個方面。

　　一是磁導率高。

　　較高的磁導率意味著更容易獲得所需電感量，在一些空間有限的設備中，這有助于縮小器件尺寸，提高設計自由度。

　　二是損耗相對較低。

　　對于電源系統來說，損耗不僅影響效率，也直接關系到發熱和壽命。納米晶材料在合適頻段內的損耗控制能力較好，因此常被用于對效率要求較高的場景。

　　三是溫升控制較好。

　　器件發熱少一些，整機熱設計壓力也會隨之減輕。這對充電模塊、逆變電源、工業控制柜等連續運行設備很重要。

　　四是抗干擾能力較強。

　　磁環結構漏磁小，有助于降低對周邊線路和器件的影響。在EMI治理越來越受重視的今天，這個優勢非常實用。

　　五是適應現代高頻化需求。

　　如今很多電源產品都在向高頻、小型、高功率密度方向發展。納米晶磁環電感能夠在一定程度上兼顧性能與體積，因此應用空間不斷擴大。

　　和普通磁芯電感相比，有什么不同

　　很多采購人員或者設備設計人員都會關心：納米晶磁環電感和鐵氧體電感、硅鋼片電感、鐵粉芯電感到底有什么區別?

　　與傳統鐵氧體相比，納米晶材料在某些頻率和功率條件下，往往能提供更高的磁通密度和更好的綜合性能，尤其在大電流、低損耗方向更有競爭力。與硅鋼材料相比，它更適合體積要求更緊湊、頻率更高的應用。與鐵粉芯相比，納米晶材料在磁性能一致性和某些高端應用中的表現也更受重視。

　　不過，這并不意味著納米晶磁環電感就適用于所有場景。不同材料有各自的適用邊界，具體選型還要看工作頻率、電流大小、溫升要求、體積限制和成本預算。真正合理的方案，不是盲目追求“材料越新越好”，而是看它是否匹配整機需求。

　　納米晶磁環電感常見應用在哪些行業

　　如今，納米晶磁環電感已經不只是實驗室里的材料概念，而是實打?qū)嵉剡M入了很多產業鏈。

　　在新能源領域，它常用于光伏逆變器、儲能系統、風電配套電源等設備中。新能源設備運行功率大、效率要求高，對磁性器件的性能穩定性有較高要求，納米晶磁環電感因此具備較好的應用基礎。

　　在充電樁和車載電子中，電感承擔濾波和抑制干擾的重要作用。隨著新能源汽車普及，對高可靠、低損耗器件的需求不斷提升，納米晶方案的市場熱度也越來越高。

　　在工業電源和通信電源中，很多設備需要長時間持續運行，既要效率高，又要發熱可控，還要兼顧電磁兼容。納米晶磁環電感在這些方面的綜合表現，正好符合很多工程項目的實際要求。

　　在家電、電焊機、UPS、電能質量治理設備中，它也有不小的應用空間。尤其是一些需要共模濾波、扼流、儲能或抑制高頻噪聲的場合，納米晶磁芯的優勢會更加明顯。

　　選購納米晶磁環電感，重點看什么

　　對很多用戶來說，真正難的不是知道它是什么，而是如何選。選型如果只看價格，很容易踩坑;只看參數表，也可能忽略實際使用環境。

　　先看電感量是否匹配。

　　電感值不是越大越好，而是要符合電路設計要求。過大或過小，都可能影響濾波效果和動態響應。

　　再看額定電流與飽和電流。

　　如果實際工作電流超過器件承受范圍，磁芯可能接近飽和，性能就會下降，嚴重時還會導致發熱異常。

　　頻率范圍也很關鍵。

　　不同材料和結構，在不同頻率下的損耗表現差別明顯。高頻應用尤其要重視這一點。

　　溫升和散熱條件不能忽視。

　　實驗室數據和現場工況往往有差別。設備內部空間狹小、通風一般、環境溫度偏高時，必須留出一定余量。

　　關注絕緣與工藝細節。

　　繞線是否均勻、絕緣層是否可靠、浸漆和封裝是否到位，都會影響產品的一致性和長期穩定性。

　　廠家經驗同樣重要。

　　磁性元件看起來像標準品，實際上很依賴工藝積累。成熟廠家的產品，在參數一致性、批量穩定性和售后配合方面通常更有保障。

　　使用過程中容易遇到哪些問題

　　納米晶磁環電感性能不錯，但實際應用中也不是完全沒有挑戰。比如有些用戶會遇到電感嘯叫、溫升偏高、EMI效果不理想、批次一致性差等問題。這些問題未必都是材料本身導致的，很多時候與繞組設計、安裝方式、工作頻率、線路布局甚至整機散熱都有關系。

　　有些項目在樣機階段表現正常，進入批量后卻出現問題，往往就是因為工況變化、元件余量不足，或者供應商工藝波動造成的。因此，在開發階段進行充分測試非常必要，包括溫升測試、負載測試、頻率掃描、EMC驗證等，不能只憑樣品初測就匆忙定型。
